Description du produit:
Cette machine de fabrication de tuyaux en PVC est principalement utilisée pour produire des tuyaux en PVC UPVC ou des tuyaux en CPVC. Les tuyaux peuvent être largement utilisés dans la construction, l'ingénierie, l'industrie mécanique pour le drainage, l'approvisionnement en eau, la protection des conduits et des câbles, etc.
Machine de fabrication de tuyaux en PVC de 20 mm à 800 mm, la machine de fabrication de tuyaux en PVC Le diamètre des tuyaux en PVC peut être ajusté selon les clients' conditions . la ligne peut fonctionner à haute capacité et être facile à entretenir. Cette ligne est normalement composée de huit parties, comme suit :
1. Mangeoire
2. extrudeuse conique à double vis
3. moule de tuyau
4. réservoir d'étalonnage sous vide
5. Boîte de pulvérisation
6. le transport
7. coupeur
8. jalonneur
Détails du produit:
1. Machine de fabrication de tuyaux en PVC faisant l'approvisionnement en eau/le drainage/le tuyau d'alimentation en UPVC/CPVC, elle est principalement utilisée pour la production d'approvisionnement en eau et de drainage agricoles, la construction d'approvisionnement en eau et de drainage, l'approvisionnement en eau, la pose de canalisations électriques, etc.
La machine de fabrication de tuyaux 2.PVC peut fabriquer des tuyaux en PVC en plastique de divers diamètres de tuyaux et épaisseurs de paroi.
3.L'unité se compose d'une extrudeuse conique à double vis, d'une table de mise sous vide, d'un tracteur, d'une machine de découpe et d'un cadre de retournement.
4.La boudineuse à vis et la machine de traction adoptent un dispositif de régulation de vitesse de conversion de fréquence AC importé, et la pompe à vide et le moteur de traction adoptent des produits de haute qualité.
5.Il existe des méthodes de traction à deux griffes, trois griffes, quatre griffes et six griffes.
6. La lame de scie ou la forme de coupe planétaire peuvent être sélectionnées, et un dispositif de comptage et d'épaississement de la longueur peut également être équipé. L'unité a des performances fiables et une efficacité de production élevée.
7.La société peut configurer un équipement spécial pour produire un tuyau de silencieux en spirale et une unité de tuyau en mousse selon les exigences du client.
Liste des machines :
| NON. | Production | Quantité |
| 1 | Chargeur de poudre en plastique ZJF300 | 1 jeu |
| 2 | Extrudeuse conique à double vis SJZ65/132 | 1 pc |
| 3 | Moule à double tuyau en PVC Φ20-Φ63 | 1 jeu |
| 4 | Réservoir d'étalonnage sous vide à double tuyau ZDX63 | 1 pc |
| 5 | Imprimante à encre double YY-2 | 1 pc |
| 6 | Unité de traction et de découpe de tuyaux doubles | 1 pc |
| 7 | Empileur de tubes doubles DF63 | 1 pc |
Données techniques principales :
Spécification des tuyaux en PVC mm） | Modèle d'extrudeuse | Pouvoir (kw) | Capacité maximale kg/h） | Vitesse maximale (m/min.) |
16-40 (double extrusion) | SJSZ51/105 | 18,5 CA | 9150 | 10×2 |
20-63 (double extrusion) | SJSZ65/132 | 37 CA | 250 | 15×2 |
20-63 | SJSZ51/105 | 18,5 CA | 120 | 15 |
50-160 | SJSZ65/132 | 37 CA | 250 | 8 |
63-200 | SJSZ65/132 | 37 CA | 250 | 3.5 |
110-315 | SJSZ80/156 | 55 CA | 450 | 3 |
315-630 | SJSZ92/188 | 110 CA | 800 | 1.2 |
Détails de la machine principale :
extrudeuse à vis en plastique (double vis) | nous avons de nombreux modèles d'extrudeuses spéciales à double vis parmi lesquelles choisir. Il adopte une structure à vis spécialement conçue, qui peut chauffer uniformément, plastifier la poudre de PVC et extruder les tuyaux. (1) Marque du moteur : Siemens (2) Marque de l'onduleur : Delta (3) Marque du contacteur : Siemens (4) Marque du relais : Omron (5) Marque du disjoncteur : Schneider (6) Matériau de la vis et du canon : 38CrMoAlA. (7) Méthode de chauffage : Chauffage en céramique ou en fonte d'aluminium |  |
Mouler | Le moule est en acier allié de haute qualité, le canal d'écoulement interne est chromé et hautement poli, résistant à l'usure et à la corrosion; Avec le manchon de dimensionnement spécial, la vitesse de production du produit est élevée et la surface du tuyau est bonne. (1) Matériel: 40GR (2) Taille: Personnalisé |  |
Réservoir d'étalonnage et de refroidissement | Le réservoir de calibrage et de refroidissement peut calibrer et refroidir le tuyau en PVC du moule. (1) Puissance de la pompe à vide : 4 kw (2) Puissance de la pompe à eau : 2,2 kw*2 (3) Refroidissement par pulvérisation : buse ABS ; Tuyau en acier inoxydable (4) matériel d'acier inoxydable : 1Cr18NiTi (5) Diamètre du réservoir : Personnalisé (6) Longueur du réservoir : 6 m |  |
Machine à tirer | La machine de transport peut transporter un tuyau en PVC vers une machine de découpe. (1) Puissance de traction : 1,5 kw (2) Type de serrage : serrage pneumatique (3) Transducteur : transducteur Siemens (4) Type de rail de traction : bloc en plastique (5) Longueur de serrage effective 1800 mm |  |
Machine de découpe | La machine de découpe spéciale pour tuyaux en PVC adopte un dispositif de serrage rotatif, convient à différents diamètres de tuyaux, évite les problèmes de changement fréquent de dispositif de serrage. (1) Puissance du moteur de coupe : 1,5 kw (2) Portée de coupe : Personnalisé (3) Moyens de commande : commande pneumatique |  |
Empileur | Il est utilisé pour maintenir les tuyaux et peut décharger les tuyaux automatiquement. (1) Longueur : 6000 mm (2) Matériel : Acier inoxydable (3) Méthode de déchargement : déchargement pneumatique |  |

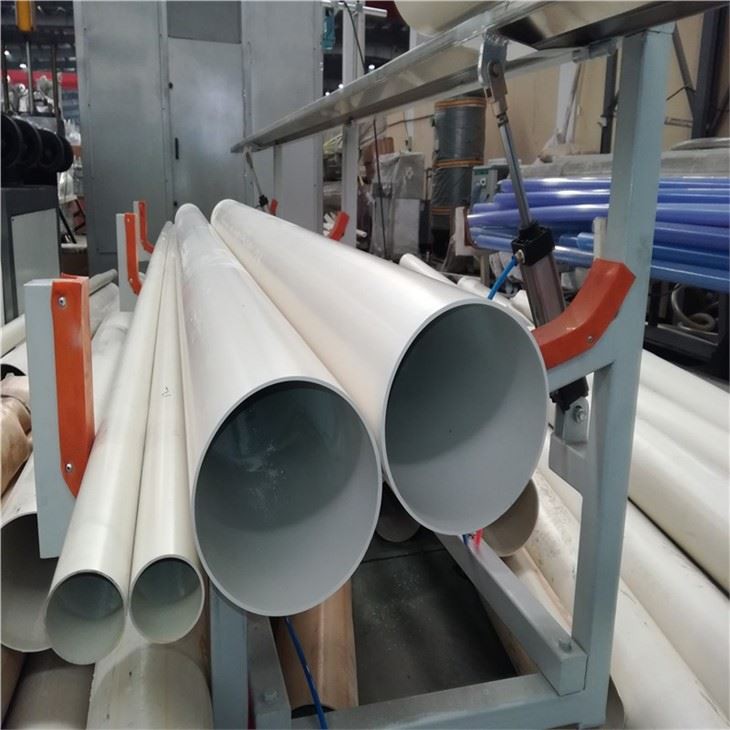

Les produits finis :
